환족스텐오프너는 렌즈 링을 분해하는 공구입니다.

환부와 같은 게눈(게의 눈과 같은 형태를 한 도랑)을 찾아냅니다.

머리 부분의 나사를 느슨한 폭을 조정합니다.조정 가능폭은 20mm~100mm입니다

조정 후 게눈에 맞추어 공구를 외곽에서 [눌러：돌리기=7：3] 힘으로 천천히 돌립니다.

조금 움직이면, 공구의 사용을 멈추어 다른 한쪽의 도랑에 대나무 꼬치등으로 앞 상처를 붙이지 않게 해 떼어냅니다.

렌즈 링과 커버가 분리하였습니다. 분리하는 차례를 확실히 기억해 둬 주세요.

카메라에 의해 노치의 두께가 다양하므로 대상에 맞추어 그라인다-HD10 이나(별매), 줄등에서 평형팁을 연마해 주세요.

게눈(게의 눈의 형태를 한 구멍)이나 노치 부분(도랑)의 분해에 사용합니다.조정폭은 2~3.4mm입니다.

사진 2는 캐노넷트의 열개를 연 모습입니다. 게눈이 보입니다.

상부의 나사를 회전한후, 본체를 슬라이드시키는 것으로, 폭을 조정합니다.게눈의 폭에 맞추어 찔러넣어, 천천히 회 합니다.

밀기：회 해=7：3의 힘으로 회전하면 뿌리를 제외할 수 있습니다.부품을 취할 수 있었습니다.

셀프타이머부(사진 5는 니콘 F2)에도 게눈을 잘 볼 수 있습니다.

폭을 조정해, 게눈에 쑤셔 천천히 회전합니다.돌리기 어려운 경우는 알코올이나 윤활유등에서 처리 해주세요.

셀프타이머부를 분해할 수 있었습니다.

아카마루부와 같은 마이너스의 노치구부를 분해하는 경우는 마이너스 비트로 교환해 작업합니다.

비트의 교환은 부속의 육각 렌치를 사용합니다.옆측에 있는 멈춤 나사를 느슨한 비트를 바꿔 붙입니다.

첨단을 도랑에 맞추어 천천히 회전합니다.힘으로에 작업하지 않고, 조금 씩 회전하면서 열지 않는 경우에는 기름등으로 사전 처리를 해 주세요.

분해할 수 있었습니다.

놋쇠 핸드 플라이어는 사진 1과 같이 감아올려 레버나 나사와 같이 노치가 없는 부분을 분리시 사용합니다.

대상부의 외경을 측정해, 핸드 플라이어의 치수를 결정합니다.둥근 부분을 대상부에 확실히 입에 물어 돌립니다.

확실히 물리지 못하고 돌리면 상처상처를 낼수 있는 원인이 되기 때문에, 조심해 주세요.

감기부의 제외에도 핸드 플라이어는 유효합니다.

되감기부의 축으로 놋쇠 핸드 플라이어를 확실히 끼웁니다.

축을 세운 상태로 돌리면 빗나갑니다.

드라이브 머리부분을 끌면 드라이버 체침이 들어가 있습니다.플러스가 2개, 마이너스가 3개

비트는 본체의 첨단의 부분을 돌려 느슨하게하면 간단하게 교환할 수 있습니다.

집게 손가락을 후부 좌금에 대어 눌러：돌리기=7：3의 힘으로 나사를 회전 합니다.돌리는 힘이 강하면 나사가 닮기 때문에 주의하셔야합니다.

렌즈 셔터 카메라의 고장 원인으로서 자주 있는 것이 「셔터 날개의 기름 고착」입니다. 이 셔터 날개의 청소로 셔터가 재가동해, 소생하는 케이스가 매우 많기 때문에, 중고 카메라 기본으로서 「셔터 날개의 청소 방법」을 사진 첨부로 해설해 갈 것입니다.
· 이번 점검 하는 기종은 60년대에 일세를 풍미 한 「캐논」의 QL19입니다.중고 카메라의 점검은
　「진단(수리하는 카메라를 조사하고 특징을 안 다음 동작 확인을 실시한다)-처방(진단을 근거로 해 분해·수리의 작업을 실시한다) - 회복(필름을 넣어 촬영해, 올바르게 비치는지를 확인한다)」의 3개의 단계를 보여드립니다..

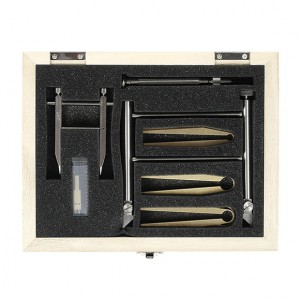

·필요한 공구 - 카메라 공구 A세트＋카메라 공구 C세트

캐논 QL19
- 1965년(쇼와 40년) 렌즈 SE　f1.9 45mm 거리계 연동식　1/15 -1/500 초　CDS 수광체　　EE기구 탑재 수은전지 1개 사용　　35mm 사이즈


핀셋등에서, 모퉁이부터 알코올을 사용하여 칠해줍니다. 가죽은 교환때, 원형이 되기 때문에 제대로 보관합니다.

덮개를 열어 되감기 노브의 축의 사이를 나무 젓가락등으로 누르면서 되감기 노브를 돌려 제외합니다.

핸드 플라이어로 감아올려 레버의 누름귀고리를 벗습니다.

커버의 측면, 배면에 있는 3개의 나사를 제외하면 커버가 분리되며 전면의 4개의 나사를 제외하면 렌즈 셔터가 분리됩니다.

대부분의 경우 전지 조각이므로 미리 교환해 둡니다.

렌즈 셔터와의 전류 접지부(환인부)와 본체를 육각 렌치등의 철제의 것으로 이어, 바늘이 움직이는지 확인합니다.

커버가 빗나가는 편의 나사 2개를 분리합니다. 반대측의 나사에서는 빗나가지 않으므로 주의합니다.

안쪽의 2개와 외측의 2개에 안목이 있는 것을 확인합니다.

외측의 게눈에 크로스 오프너를 대어 느긋하게 돌려, 후옥렌즈를 제외합니다.

후옥렌즈를 제외하면 5매의 셔터 날개가 직접 보이게 됩니다.

환족스텐오프나를 사용해, 누름고리의 게눈에 대어 느긋하게 돌립니다.조금 움직이면 나머지는 대나무 꼬치를 사용합니다.

링이 계속해서 취할 수 있기 때문에, 차례로 주의해 보관합니다.

거리계 OP를 사용해, 전옥의 노치에 대어 느긋하게 돌립니다.

흡반 OP를 사용하면보다 부드럽게 제외할 수 있습니다.잡을 때에도 편리합니다.

이것으로 날개를 청소하는 조건이 갖추어졌습니다.

하부의 레버(왼손 엄지)를 세트 해, 우상부(오른손 인지)를 누르고 날개가 움직일까 확인.기름으로 고착하고 있는 경우는 무동작.

면봉에 벤진을 포함하게 해 중심으로부터 둥글게 밖에 돌리도록(듯이) 닦아, 몇차례 청소하면 블로어-로 불어 벤진을 증발시킵니다.

몇차례의 청소로 벤진이 유막을 녹이면 셔터가 지와 소리를 내 움직이기 시작합니다.청소 완료입니다.

렌즈 셔터를 작성해 빛의 강약을 전기적으로 측정하고 있는지 확인합니다.손을 렌즈에 대거나 떼어 놓거나 하면 바늘이 움직입니다.

위와 같은 플라스틱 케이스에 양면 테이프를 붙여 분해한 차례로 늘어놓으면 작성해가 매우 편해집니다.
